L7805cv引腳圖和參數大全

選型采購技巧 閱讀 1 分鐘

L7805cv引腳圖和參數大全

L7805cv引腳圖

L7805cv是一種線性穩壓器芯片，常用于電子設備中的電源部件中，具有高精度、低功耗、可靠性高等特點。其主要引腳和功能如下：

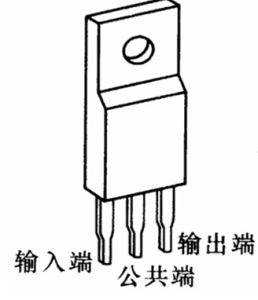

L7805cv引腳圖

  1. 輸入（VIN）引腳：接正電源；
  2. 地（GND）引腳：接地；
  3. 輸出（VOUT）引腳：輸出穩定的5V直流電壓。

需要注意的是，在使用L7805cv芯片時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。此外，在設計電路時還需要注意電路的穩定性、噪聲抑制等問題，以確保電路正常運行。

L7805cv參數大全

L7805cv的主要參數如下：

  1. 最大輸入電壓（VIN max）：35V；
  2. 最小輸入電壓（VIN min）：7V；
  3. 輸出電壓（VOUT）：5V；
  4. 輸出電流（IOUT）：最大1.5A；
  5. 工作溫度范圍（TJ）：0°C至+150°C；
  6. 芯片功率（PD）：最大15W；
  7. 靜態漏電流（ID）：最大10mA。

需要注意的是，在使用L7805cv芯片時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。同時，在設計電路時還需要考慮電路的穩定性、噪聲抑制等問題，以確保電路正常運行。

綜上所述，L7805cv是一種常見的線性穩壓器芯片，在電子設備中的電源部件中得到廣泛應用。在使用這種芯片時，需要了解其引腳圖和參數，并注意與其他元件的匹配性和電路設計問題，以確保電路正常運行。在選擇和應用不同類型的芯片時也需要考慮其特點和代替品的差異，并進行實際測試驗證。
