LM7805引腳圖及功能：LM7805穩壓電路圖

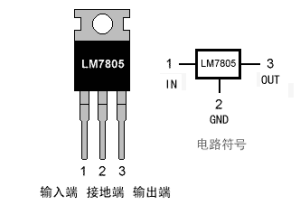

LM7805引腳圖及功能

LM7805是一種三端穩壓器芯片，可以將輸入電壓穩定為固定的輸出電壓，常用于各種電子設備的電源電路中。它的主要引腳和功能如下：

1. 輸入（引腳1）：正電源輸入；
2. 地（引腳2）：地；
3. 輸出（引腳3）：正電源輸出。

需要注意的是，在使用LM7805穩壓器時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。此外，在設計電路時還需要注意穩壓器的功率損耗、溫度特性、噪聲等因素，以確保穩壓器的正常工作。

LM7805穩壓電路圖

下面是一個基于LM7805穩壓器的電源電路圖：

該電路主要由穩壓器、電容等元件組成，可以將輸入電壓穩定為5V的輸出電壓。其中，C1用于濾波和穩態工作；C2則用于進一步降低噪聲和提高穩定性。

需要注意的是，在設計和應用LM7805穩壓器的電路時，應充分考慮輸入電壓、輸出電流、溫度變化等因素，并進行充分的測試和驗證，以確保電路正常運行。

綜上所述，LM7805是一種常見的三端穩壓器芯片，在各種電子設備的電源電路中得到廣泛應用。在選擇和應用LM7805穩壓器時，需要了解其引腳圖和功能表，并注意其與其他元件的匹配性和電路設計問題，以確保電路正常運行。同時，在設計電路時還可以參考相應的電路圖進行參考和借鑒。
