74LS86邏輯功能圖及真值表
74LS86是一種四輸入異或門，具有邏輯運算和信號處理等功能，在數字電路設計和應用中廣泛使用。以下是74LS86的邏輯功能圖和真值表：
- 邏輯功能圖
從上圖中可以看出，74LS86由四個輸入端和一個輸出端組成，通過異或門實現多位二進制數的比較和計算。
- 真值表
| A | B | C | D | Y |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 0 | 0 | 0 |
| 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 0 |
從真值表中可以看出，當輸入信號為00、01、10、11時，輸出信號分別為0、1、1、0。通過異或門實現了二進制數的比較和計算。

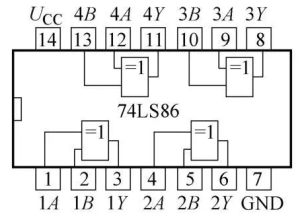

74LS86引腳圖及功能
74LS86有14個引腳，其中1、2、4、5、12、13分別是六個輸入端（A1、A2、B1、B2、C1、C2），3、6、8、11是四個輸出端（Y1、Y2、Y3、Y4），7和14則是兩個供電端（GND、VCC）。以下是74LS86的引腳圖及功能：
從引腳圖中可以看出，74LS86的六個輸入端分別對應三組輸入信號，每組包括兩個輸入端；四個輸出端則對應四個異或運算結果；GND和VCC是供電端。
總之，74LS86作為一種常用的異或門，在數字電路設計和應用中具有重要的作用和應用價值。通過邏輯功能圖和真值表可以理解其邏輯原理，通過引腳圖和功能可以了解其電路結構和應用方法。需要根據實際需求進行選擇和使用。
