TL494是一種流行的集成電路（IC），通常用于開關電源（SMPS）應用。它由德州儀器公司制造，由于其多功能性和可靠性而被廣泛采用。TL494設計用于提供必要的控制信號，用于調節開關模式電源的輸出電壓和電流，使其成為各種電子設備中的重要部件。

1.TL494開關電源電路圖、引腳功能及參數講解

TL494開關電源電路由于其優異的性能和易于實現而得到廣泛應用。在這里，我們將討論TL494的電路圖、引腳功能和參數。

TL494開關電源電路圖

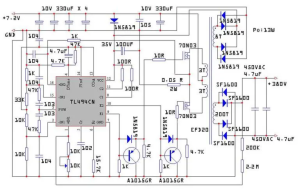

以下是使用TL494 IC的典型電路圖：

該電路由幾個功能塊組成，這些功能塊一起工作以調節輸出電壓和電流。這些塊包括電壓基準、誤差放大器、振蕩器、脈寬調制器（PWM）和輸出驅動器級。

TL494開關電源引腳功能

TL494集成電路采用16引腳雙列直插封裝（DIP）或表面安裝封裝（SMD）。每個引腳都具有特定的功能，在開關模式電源的整體操作中起著至關重要的作用。最重要引腳的功能如下：

Vref（引腳1）：此引腳為TL494的內部電路提供穩定的參考電壓。

反饋（引腳2）：反饋引腳通過分壓網絡連接到輸出電壓。它允許TL494感測輸出電壓并相應地對其進行調節。

誤差放大器輸入（引腳3）：該引腳連接到誤差放大器，用于放大參考電壓和反饋電壓之間的差。

誤差放大器輸出（引腳4）：誤差放大器輸出用于控制PWM比較器并調整輸出脈沖的占空比。

接地（引腳5、6、7、8）：這些引腳連接到電路的接地參考。

振蕩器定時電容器（引腳9）：此引腳連接到外部定時電容器，用于確定內部振蕩器的頻率。

振蕩器定時電阻器（引腳10）：此引腳連接到外部定時電阻器，該電阻器與定時電容器一起設置內部振蕩器的頻率。

PWM比較器輸入（引腳11）：該引腳接收內部振蕩器產生的鋸齒波形，并將其與誤差放大器輸出進行比較。

輸出（引腳14、15）：這些引腳向負載提供調節后的輸出電壓。

TL494開關電源參數講解

TL494有幾個重要參數，這些參數會影響其性能和特定應用的適用性。一些關鍵參數包括：

電源電壓（Vcc）：TL494通常在指定的電壓范圍內工作，如7V至40V。至關重要的是要確保電源電壓在這個范圍內，以便正常工作。

參考電壓（Vref）：參考電壓決定調節輸出電壓的比例因子。它通常設置為5V或2.5V。

振蕩器頻率：TL494的內部振蕩器頻率影響電源的開關速度。它可以使用外部定時組件進行調整。

最大工作循環（Dmax）：TL494具有最大工作循環，通常約為90%，這限制了輸出電壓范圍。在設計電源時需要考慮此參數。

關閉電流（Ishutdown）：當TL494處于關閉模式時，它消耗的電流最小。此參數對于待機或空閑條件下的功率節省至關重要。

總之，TL494是一種在開關電源應用中廣泛使用的通用集成電路。了解其電路圖、引腳功能和參數對于成功實現和調節輸出電壓和電流至關重要。
