AMS1117引腳圖及參數 AMS1117的應用有哪些

選型采購技巧 閱讀 1 分鐘

AMS1117是一款常用的線性穩壓器件，其具有良好的性能和穩定性。它被廣泛應用在電子設備中，特別是在功率管理電路中起到了重要的作用。本文將介紹AMS1117的引腳圖及參數，并深入探討其特點和應用。

1. AMS1117引腳圖及參數

AMS1117芯片擁有三個引腳，分別為輸入引腳（Vin）、輸出引腳（Vout）和地引腳（GND）。該芯片采用TO-252封裝，方便安裝和布局。下面是AMS1117的引腳圖示：

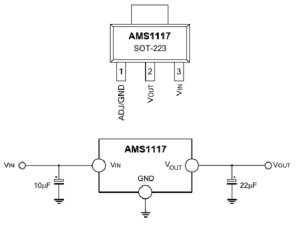

AMS1117引腳圖

通過引腳圖，我們可以清晰地看到芯片的引腳布局。輸入引腳Vin接收電源輸入，輸出引腳Vout提供穩定的輸出電壓。地引腳GND用于連接電源的地線。

除了引腳圖外，以下是AMS1117的一些重要參數：

  • 輸入電壓范圍（Input Voltage Range）：4.75V至12V
  • 輸出電壓范圍（Output Voltage Range）：可調節，通常包括3.3V、5V等
  • 最大額定輸出電流（Maximum Rated Output Current）：1A
  • 線性調整率（Line Regulation）：0.2%
  • 負載調整率（Load Regulation）：0.4%
  • 工作溫度范圍（Operating Temperature Range）：-40°C至+125°C

這些參數對于正確使用AMS1117非常重要。通過合理選擇輸入和輸出電壓，以及了解線性調整率和負載調整率等數據，可以確保穩定的電源供應，提高設備的性能和可靠性。

2. AMS1117的應用有哪些

1）在太陽能充電器中的應用

作為一種高效穩壓器件，AMS1117廣泛應用于太陽能充電器等電子設備中。太陽能充電器利用太陽能將光能轉化為電能，然后通過電池儲存起來。而AMS1117則有助于提供穩定的輸出電壓，確保充電器正常工作。

在太陽能充電器中，AMS1117的引腳圖和參數配置如下：

  • 輸入引腳Vin連接太陽能電池板，接收太陽能轉換的電能。
  • 輸出引腳Vout連接電池充電回路，提供穩定的電壓給電池進行充電。
  • 地引腳GND與系統的地線相連，建立完整的電路路徑。

通過使用AMS1117，太陽能充電器可以在不同的天氣和環境條件下提供穩定的輸出電壓，確保電池得到合適的充電。其高效的性能和可靠的穩定性使得AMS1117成為太陽能充電器等設備中的理想選擇。

總結： 本文介紹了AMS1117的引腳圖及參數，以及其在太陽能充電器中的應用。通過了解AMS1117的引腳布局和重要參數，我們可以更好地了解該芯片的工作原理，并正確應用于電子設備中。無論是在功率管理電路中還是太陽能充電器等場景中，AMS1117都發揮著重要的作用，提供穩定的電源供應，提高設備性能和可靠性。通過合理選擇輸入和輸出電壓，以及了解線性調整率和負載調整率等參數，我們可以確保使用AMS1117的電子設備的穩定性和效果。

2） AMS1117在無人機電路中的應用

隨著無人機技術的不斷發展，對于穩定的供電系統需求也越來越高。AMS1117作為一種優秀的線性穩壓器件，在無人機電路中有著廣泛的應用。

在無人機電路中，AMS1117通常用于提供給飛控系統和傳感器穩定的電源。其引腳圖和參數配置如下：

  • 輸入引腳Vin連接到電池組或電源管理模塊，接收電源輸入。
  • 輸出引腳Vout連接到飛控系統和傳感器等重要電路，提供穩定的電壓。
  • 地引腳GND與系統的地線相連，建立完整的電路路徑。

由于無人機在飛行過程中面臨各種挑戰和環境變化，如高速運動、溫度變化和電磁干擾等，因此需要一個穩定可靠的電源供應來確保飛行安全和性能穩定。

AMS1117的特點之一是它具有低壓差和低功耗，這使得它能夠在不同工作條件下提供穩定的輸出電壓和高效的能源利用。通過在無人機電路中使用AMS1117，可以有效降低電壓波動和噪聲，保證各個電路模塊的正常工作。同時，其小尺寸和輕量化的特性也符合無人機設計對于組件體積和重量的要求。

綜上所述，AMS1117作為一種可靠的線性穩壓器件，在無人機電路中扮演著至關重要的角色。通過使用AMS1117，可以提供穩定可靠的電源供應，確保飛行控制系統和傳感器等重要電路的穩定工作，提升無人機的性能和安全性。

總結： 本文介紹了AMS1117的引腳圖及參數，并分別探討了它在太陽能充電器和無人機電路中的應用。通過了解AMS1117的特點和使用場景，我們可以更好地理解該芯片的作用和優勢，合理應用在相應的電子設備中。無論是在太陽能充電器還是無人機電路中，AMS1117都能提供穩定可靠的電源供應，為設備的性能和可靠性提供支持。
