74HC14是一種常用的六反相器芯片，采用CMOS技術制造，具有高速、低功耗等特點。下面是74HC14的主要技術參數和特性：

• 工作電壓：2V~6V
• 輸入電壓范圍：-0.5V~+7V
• 輸出電流：±4mA
• 靜態工作電流：1μA
• 動態工作電流：1mA/MHz
• 延遲時間：15ns (typical)

74HC14芯片具有廣泛的應用領域，如時鐘信號處理、數字邏輯門電路、PWM控制等。

74hc14引腳圖及功能

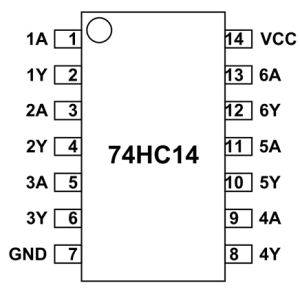

74HC14引腳圖如下所示：

從上圖可以看出，74HC14芯片共有14個引腳，其中包括6個輸入引腳和6個輸出引腳，以及2個電源引腳（VCC和GND）。

引腳功能介紹

• 引腳1, 2, 3, 4, 5, 6：這些引腳是74HC14的六個輸入引腳，分別對應于六個反相器輸入端。當輸入電壓為高電平（VCC），相應的輸出電壓就會變?yōu)榈碗娖剑℅ND）；當輸入電壓為低電平（GND），相應的輸出電壓就會變?yōu)楦唠娖剑╒CC）。
• 引腳8, 9, 10, 11, 12, 13：這些引腳是74HC14的六個輸出引腳，分別對應于六個反相器輸出端。它們的輸出電壓與相應的輸入電壓正好相反，即當輸入電壓為高電平（VCC），輸出電壓為低電平（GND）；當輸入電壓為低電平（GND），輸出電壓為高電平（VCC）。
• 引腳7：這是74HC14的第一個無用引腳（NC），一般不被使用。
• 引腳14：這個引腳是74HC14的電源引腳，可以連接到電源的正極（VCC）。另外，電源接地（GND）也需要連接到芯片的地線。

功能描述

74HC14芯片具有六個反相器，每個反相器都可以將輸入信號反轉為相反的輸出信號。當輸入電壓大于芯片的門限電壓（約為1.5VDD）時，輸出電壓將保持在低電平（GND）狀態；當輸入電壓小于門限電壓時，輸出電壓將切換到高電平（VCC）狀態。因此，74HC14芯片可用于數字電路中的信號處理、邏輯門的構建等應用。

總之，熟練掌握74HC14的引腳功能和特性，有助于對其進行有效的使用和應用。

74HC04芯片的作用

74HC04是一種六路反相器芯片，可以將輸入信號取反后輸出。它常用于數字電路中的邏輯門、振蕩器、計時器等部件中，具有高速、低功耗、高可靠性等特點。其主要作用如下：

1. 邏輯門：可以構成各種邏輯門，如與門、或門、非門、異或門等。
2. 振蕩器：可以通過自激振蕩實現信號的產生和處理。
3. 計時器：可以根據輸入的脈沖信號來進行計數和計時。

需要注意的是，在使用74HC04芯片時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。此外，在設計電路時還需要注意電路的穩定性、噪聲抑制等問題，以確保電路正常運行。

74HC04和74HC14的區別

74HC04和74HC14都是數字電路芯片，常用于邏輯門、振蕩器、計時器等電路中，但它們之間也存在一些區別：

1. 功能：74HC04是六路反相器芯片，而74HC14是六路施密特觸發器芯片。兩者的主要功能不同，前者用于邏輯門、振蕩器等電路中，而后者則常用于噪聲濾波、脈沖整形等電路中。
2. 觸發方式：74HC04的輸出與輸入之間只有反相關系，而74HC14采用了施密特觸發器，可以在輸入信號達到一定閾值時產生輸出反轉信號。
3. 參數：兩種芯片的參數也存在差異，例如74HC04的供電電壓范圍為2V~6V，輸入電流為±1uA，輸出電流為±5mA，而74HC14的供電電壓范圍為4.5V~5.5V，輸入電流為±1uA，輸出電流為±5.2mA。

需要注意的是，在選擇和應用74HC04和74HC14芯片時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。同時，在設計電路時還需要進行充分的測試和驗證，以確保電路正常運行。

綜上所述，74HC04和74HC14都是常見的數字電路芯片，在邏輯門、振蕩器、計時器等電路中得到廣泛應用。在使用這些芯片時，需要了解其功能和參數，并注意與其他元件的匹配性和電路設計問題，以確保電路正常運行。
