1. LM7805引腳圖

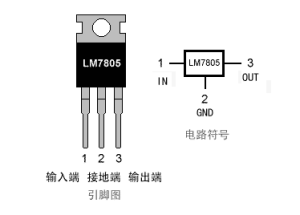

下面是LM7805的引腳圖：

從上圖可以看出，LM7805有三個引腳，其中輸入引腳（VIN）連接到輸入電源，輸出引腳（VOUT）連接到負載電路，地引腳（GND）連接到地線。

2. LM7805輸入穩壓電路圖

下面是LM7805的輸入穩壓電路圖：

從上圖可以看出，輸入電源首先通過一個濾波電容C1進行濾波處理，然后再進入到LM7805的輸入引腳VIN。這樣做可以有效消除輸入電源中的高頻噪聲和漣漪，保證LM7805的工作穩定性和精度。

3. LM7805管腳參數介紹

下面是LM7805的管腳參數介紹：

• 輸入引腳（VIN）：輸入電源電壓范圍為7V~35V，建議輸入電源電壓不要超過25V。
• 輸出引腳（VOUT）：穩定輸出電壓為5V，最大輸出電流為1A。如果需要更大的輸出電流，可以使用多個LM7805并聯或者使用其他型號的穩壓器件。
• 地引腳（GND）：連接到地線，用于形成回路。

總之，LM7805是一種常見的穩壓器件，它能夠在各種場合下實現高精度、高效率的電源穩壓和電壓轉換。在設計和應用過程中，需要注意其管腳參數和工作原理，從而保證電路的穩定性和可靠性。

LM7805是一種線性穩壓器芯片，適用于直流電源轉換電路。在其應用中需要了解它的輸入電壓范圍，以便于選擇正確的規格和型號。以下是LM7805的輸入電壓范圍：

• 最小輸入電壓：7V；
• 最大輸入電壓：35V。

其中，最小輸入電壓是指LM7805能夠正常工作的最小電壓，低于這個電壓就無法保證輸出電壓的穩定性；最大輸入電壓則是指LM7805能夠承受的最大電壓，超過這個電壓就有可能會損壞芯片。因此，在實際使用時，需要根據電路需求選擇合適的輸入電壓范圍，并注意不要超出芯片的額定電壓范圍。

LM7805的工作原理

LM7805的工作原理基于穩壓器的原理。在電路中，當輸入電壓高于芯片的參考電壓時，LM7805會通過內置晶體管將多余的電壓放到地上；當輸入電壓低于芯片的參考電壓時，LM7805會通過內置晶體管從電源端把所需的電流引入，同時使用反饋控制電路維持輸出穩定。因此，LM7805能夠在輸入電壓變化的情況下，仍然保持輸出電壓的穩定。

具體來說，LM7805是一種三端穩壓器芯片，其引腳如下：

• Pin 1：輸入電流（IN）；
• Pin 2：地（GND）；
• Pin 3：輸出電流（OUT）。

當輸入電壓從Pin 1引入時，通過內部晶體管和反饋控制電路，LM7805會將多余的電壓放到地上，并維持輸出電壓的穩定性。輸出電壓可根據實際需要進行調節，例如，在LM7805中使用一個電位器對參考電壓進行調整，以實現輸出電壓調節。

總之，LM7805作為一種線性穩壓器芯片，可以通過內部電路控制輸出電壓的穩定性和精度，并適用于各種直流電源轉換電路中。

LM7805引腳圖及功能

LM7805是一種三端穩壓器芯片，可以將輸入電壓穩定為固定的輸出電壓，常用于各種電子設備的電源電路中。它的主要引腳和功能如下：

1. 輸入（引腳1）：正電源輸入；
2. 地（引腳2）：地；
3. 輸出（引腳3）：正電源輸出。

需要注意的是，在使用LM7805穩壓器時，應根據具體的應用場合和性能需求進行選擇，并注意其相關的參數和管腳連接方式。此外，在設計電路時還需要注意穩壓器的功率損耗、溫度特性、噪聲等因素，以確保穩壓器的正常工作。

LM7805穩壓電路圖

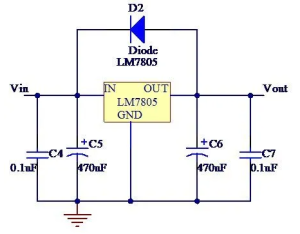

下面是一個基于LM7805穩壓器的電源電路圖：

該電路主要由穩壓器、電容等元件組成，可以將輸入電壓穩定為5V的輸出電壓。其中，C1用于濾波和穩態工作；C2則用于進一步降低噪聲和提高穩定性。

需要注意的是，在設計和應用LM7805穩壓器的電路時，應充分考慮輸入電壓、輸出電流、溫度變化等因素，并進行充分的測試和驗證，以確保電路正常運行。

綜上所述，LM7805是一種常見的三端穩壓器芯片，在各種電子設備的電源電路中得到廣泛應用。在選擇和應用LM7805穩壓器時，需要了解其引腳圖和功能表，并注意其與其他元件的匹配性和電路設計問題，以確保電路正常運行。同時，在設計電路時還可以參考相應的電路圖進行參考和借鑒。

LM7805是一種常用的穩壓電源芯片，可實現直流電源的穩定輸出，在電子電路設計和應用中廣泛使用。它可以將輸入電壓轉換成5V的穩定輸出電壓，并保持電壓不變化。以下是LM7805的引腳圖及功能介紹。

• 引腳圖

從上圖中可以看出，LM7805共有3個引腳，分別為輸入端（VIN）、地線端（GND）和輸出端（VOUT）。以下是各引腳的功能：

• VIN：輸入端，接入待穩壓的直流電源；
• GND：地線端，接入電路的地線；
• VOUT：輸出端，輸出穩定的直流電壓。

LM7805芯片通常需要外部附加元件來實現穩定的輸出電壓，例如二極管、電容器等。在使用過程中需要注意這些元件的參數和正確連接方法，以保證LM7805的正常工作和可靠性。

總之，了解LM7805的引腳圖及功能介紹，能夠更好地實現對該芯片的應用和開發。同時，在使用過程中需要注意安全和正確使用方法，以保證電路的正常工作和穩定性。
